Premium E - жаротрубные трехходовые водогрейные котлы
Описание

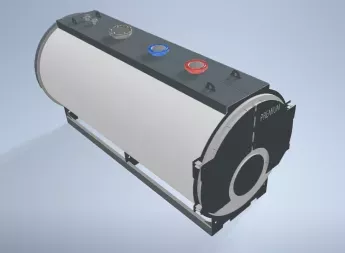

Котел серии «PREMIUM–Е» относится к газотрубным трехходовым, выполнен в горизонтальном формате, материал изготовления — сталь. Это жаротрубный котлоагрегат с дымогарными трубами, теплоизолированный супертонкими матами из базальтового волокна. Изоляция прикрыта декоративной облицовкой.
Функционально котел является трехходовым. Первый ход газов — топка, которая представляет из себя жаровую трубу с поворотной камерой, охлаждаемой водой. Второй и третий ходы — система дымогарных труб.
С внешней стороны газовый короб изолирован, чтобы избежать образования конденсации. Для упрощения доступа к трубам конвективных пучков оборудованы фронтовые дверцы, которые избавляют специалиста от необходимости снимать горелку. В задней трубной доске имеется лаз, что позволяет проводить сервисный осмотр и ремонтировать топку. В комплекте с котлом идет съемная площадка для обслуживания.
Котел совместим с горелками разных производителей. Возможна поставка моделей с глухим фланцем или переходной плитой под любой тип горелки.
Характеристика

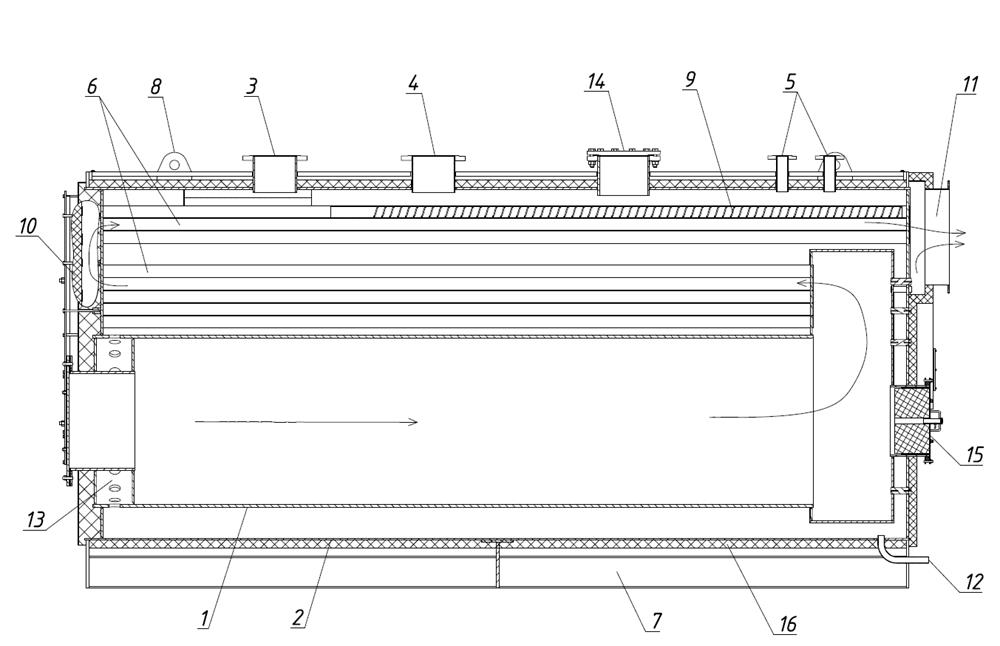

Продольный разрез водогрейного котла «PREMIUM–Е»
1 – жаровая труба;
2 – обечайка корпуса котла;
3 – патрубок входа воды;
4 – патрубок выхода воды;
5 – патрубок для установки предохранительных клапанов;
6 – дымогарные трубы;
7 – опора котла;
8 – строповочные уши;
9 – турбулизаторы (завихрители);
10 – фронтовая дверь;
11 – короб выхода (патрубок) дымовых газов;
12 – патрубок дренажа (слива);
13 – водоохлаждаемый участок жаровой трубы;
14 – смотровой люк;
15 – крышка со смотровым глазком контроля пламени;
16 – изоляция котла.
