Premium C жаротрубные двухходовые водогрейные котлы
Описание

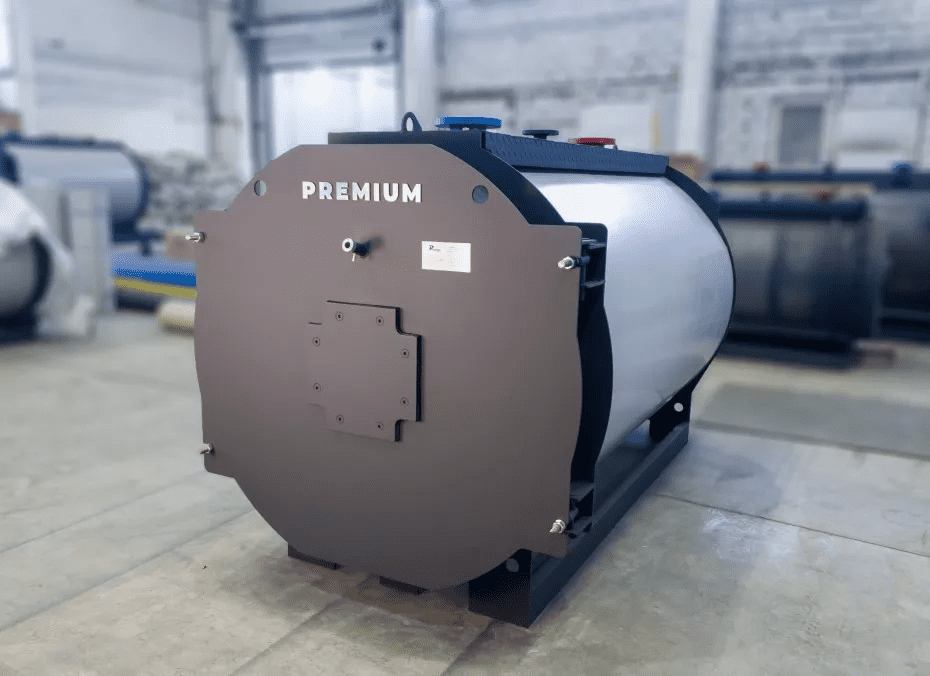

Стальные газотрубные двухходовые котлы мощностью от 250 до 4000 кВт. В котлах применена инновационная технология теплоизоляционного одеяла без использования бетона. Уже в базовой комплектации изделия оборудованы верхней площадкой для обслуживания.
Характеристика
УСТРОЙСТВО И РАБОТА ВОДОГРЕЙНОГО КОТЛА

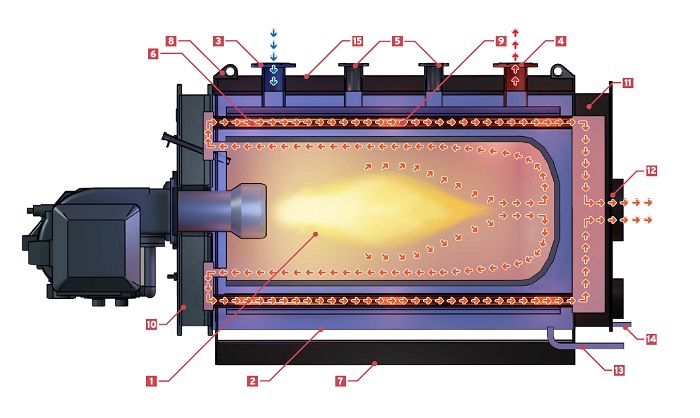

Продольный разрез водогрейного котла Premium-C
- Жаровая труба
- Обечайка корпуса котла
- Патрубок входа воды
- Патрубок выхода воды
- Патрубок для установки
- предохранительного клапана
- Дымогарные трубы
- Опора котла
- Строповочные уши
- Турбулизаторы (завихрители)
- Фронтовая дверь
- Задняя дверь
- Патрубок отвода дымовых газов
- Патрубок дренажа (слива)
- Патрубок отвода конденсата
- Площадка для обслуживания
Котел представляет собой горизонтальную цилиндрическую конструкцию, включающую корпус, дверцу топки (10), короб дымовых газов (12), опору (7), теплоизоляцию и декоративную облицовку.
На верхней образующей корпуса расположены штуцеры подвода (3) и отвода (4) воды с фланцами, а также штуцер для установки предохранительного клапана (5). С нижней части корпуса расположена дренажная труба (13) с трубной резьбой на конце.
По газовой стороне котел является двухходовым. Топка котла (первый ход газов) представляет собой жаровую трубу (1) с эллиптическим днищем. Движение дымовых газов в топке реверсное. Дымовые газы возвращаются к дверце (второй ход газов), проходят внутри дымогарных труб (6), в которых установлены турбулизаторы (завихрители) (9) служащие для увеличения КПД котла. Поступают в короб дымовых газов, оттуда через патрубок (12) выводятся в дымовую трубу. Котел работает под наддувом. Аэродинамическое сопротивление преодолевается за счет вентилятора горелки. Разрежение за котлом обеспечивается самотягой дымовой трубой.
Котел обладает большим водяным объемом. Циркуляция воды внутри котла обеспечивается за счет естественной конвекции. Для снижения вероятности локальных термических напряжений и низкотемпературной коррозии напротив входного штуцера установлен направляющий перфорированный щиток, при помощи которого происходит смешивание обратной холодной воды с горячей котловой.
На наружной поверхности корпуса расположена изоляция из базальтового супертонкого волокна (БСТВЭ), закрытая сверху декоративной обшивкой из тонкого алюминиевого листа.
Фронтовая дверь котла (10), открывающаяся в обе стороны, изнутри обмурована составом из теплоизоляционного одеяла.
